Laserschweißtechnologien für Leistungsbatterien: Ein wesentlicher Leitfaden zur Herstellung

Bei der Herstellung von Energiebatterien für Elektrofahrzeuge (EV) hat die Auswahl der Schweißmethoden und -prozesse direkten Einfluss auf Produktionskosten, Produktqualität, Sicherheit und Batteriekonsistenz. Unter den verschiedenen Technologien hat sich das Laserschweißen zur ersten Wahl für die Produktion hochwertiger Batterien entwickelt.

Das Laserschweißen nutzt die außergewöhnliche Richtwirkung und hohe Leistungsdichte eines Laserstrahls. Durch ein optisches System auf einen winzigen Bereich fokussiert, erzeugt der Hochenergiestrahl im Bruchteil einer Sekunde eine hochkonzentrierte Wärmequelle. Dadurch schmilzt das Grundmaterial schnell auf und erstarrt beim Abkühlen zu hochfesten Lötverbindungen und Schweißnähten.

Abhängig von der Leistungsdichte und den Anwendungsanforderungen kann das Laserschweißen in verschiedene Modi eingeteilt werden:

Wärmeleitungsschweißen vs. Tiefschweißen (Schlüssellochschweißen).

• Wärmeleitungsschweißen:Der Laserstrahl schmilzt die Werkstückoberfläche entlang der Verbindungsstelle auf, die geschmolzenen Materialien fließen zusammen und erstarren. Dieser Modus wird durch die Wärmeleitfähigkeit des Materials eingeschränkt, d. h. die Schweißnahtbreite ist immer größer als die Eindringtiefe. Es wird hauptsächlich für ultra-dünne Materialien verwendet.

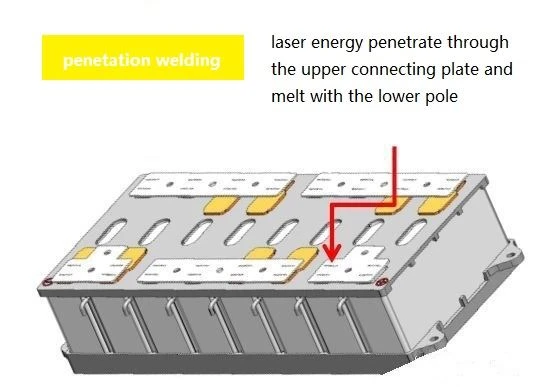

• Tiefschweißen (Schlüssellochschweißen):Wenn ein Hochleistungslaser auf die Metalloberfläche trifft, sammelt sich Energie schneller an, als Wärme abgeführt werden kann, wodurch ein verdampftes „Schlüsselloch“ entsteht, das es dem Laser ermöglicht, tief in das Material einzudringen. Dieser Modus bietet hohe Verarbeitungsgeschwindigkeiten, eine minimale Wärmeeinflusszone (HAZ) und eine vernachlässigbare Verformung, was ihn ideal für tiefe Schweißnähte oder mehrschichtige Materialstapel macht.

Pulsmodus vs. Dauerstrichmodus (CW).

• Schweißen im Pulsmodus:Erfordert eine präzise Auswahl der Schweißwellenformen (z. B. Rechteck-, Spitzen- oder bimodale Wellen). Beim Schweißen hochreflektierender Aluminiumlegierungen können 60 bis 98 % der Laserenergie durch Oberflächenreflexion verloren gehen. Durch die Verwendung scharfer oder bimodaler Wellenformen-mit einer verlängerten Impulsbreite an der Basis-kann das Risiko von Porosität und Heißrissbildung wirksam gemindert werden.

Prozesstipp:Um zu verhindern, dass die Fokussieroptik durch vertikale Rückreflexion beschädigt wird, wird der Schweißkopf normalerweise in einem bestimmten Winkel geneigt. Ein Neigungswinkel von 40 Grad ergibt die maximale effektive Gelenkfläche, während Winkel über 60 Grad die effektive Penetration auf Null reduzieren. Darüber hinaus kann die Verschiebung der Laserpunktausrichtung, sodass sie 65 % der Abdeckplatte und 35 % des Batteriegehäuses abdeckt, durch Gehäusetoleranzen verursachte Ausbrüche erheblich minimieren.

• Dauerstrichschweißen (CW):Im Gegensatz zu den aggressiven thermischen Zyklen gepulster Laser wird das Material beim CW-Laserschweißen langsamer erwärmt und abgekühlt, wodurch die Rissneigung drastisch reduziert wird. Es erzeugt glatte, gleichmäßige Schweißoberflächen ohne Spritzer, Oberflächenfehler oder innere Mikrorisse. Während das CW-Schweißen den Bedarf an Polieren nach dem Schweißen erheblich reduziert und die Produktionskosten senkt, erfordert die kleinere Punktgröße strenge Toleranzen bei der Werkstückmontage.

Im Vergleich zu herkömmlichen Verbindungsmethoden bietet das Laserschweißen beispiellose Präzision, Geschwindigkeit und Zuverlässigkeit-, die für die Einhaltung der strengen Sicherheits- und Strukturstandards der Elektrofahrzeugindustrie (EV) von entscheidender Bedeutung sind. Durch die Nutzung lokalisierter Wärmezufuhr und fortschrittlicher optischer Ausrichtung beseitigt diese Technologie effektiv die einzigartigen Produktionsengpässe, die mit leichten Batteriekomponenten verbunden sind. Insbesondere bietet die Einführung des Laserschweißens mehrere deutliche Wettbewerbsvorteile bei der Montage von Leistungsbatterien:

• Hohe Präzision und Effizienz:Konzentrierte Energie sorgt für ein hohes Verhältnis von Tiefe{0}}zu-Breite und eine außergewöhnliche Bearbeitungsgenauigkeit. Laserstrahlen können über optische Instrumente einfach geführt, ausgerichtet und fokussiert werden und ermöglichen so berührungsloses Schweißen über schwierige räumliche Konfigurationen oder um Hindernisse herum, die herkömmliche Schweißwerkzeuge nicht erreichen können.
• Kontrollierte Energie und Automatisierung:Die flexible Glasfaserübertragung ermöglicht eine nahtlose Integration in automatisierte Produktionslinien. Eine präzise Energiesteuerung sorgt für stabile, ästhetisch hochwertige Schweißnähte ohne die beim herkömmlichen Lichtbogenschweißen übliche Gefahr des Überschmelzens (Durchbrennens).
• Auf Leichtbau zugeschnitten:Moderne Batteriezellen bevorzugen dünne, leichte Aluminiummaterialien. Mainstream-Hersteller verwenden typischerweise Gehäuse, Deckel und Böden mit einer Dicke von weniger als 1,0 mm (üblicherweise etwa 0,8 mm), die sich perfekt für die Laserbearbeitung eignen.
• Verbindung unterschiedlicher Metalle:Das Laserschweißen liefert robuste Verbindungen für äußerst anspruchsvolle Materialkombinationen, wie z. B. Kupfer{0}}--Verbindungen und vernickelte Kupferverbindungen. Insbesondere bieten spezielle Aluminium-zu-Laserschweißmaschinenkonfigurationen die erforderliche Präzision, um vernickelte Laschen direkt an Kupfer- oder Aluminiumanschlüsse zu schweißen, ohne dass die elektrische Leitfähigkeit beeinträchtigt wird.

Aluminium-zu-Laserschweißmaschine

Über 90 % der Gehäuse aktueller Hochleistungsbatterien bestehen aus Aluminiumlegierungen. Ihr hohes Laserreflexionsvermögen und ihre hohe Empfindlichkeit gegenüber Defekten stellen jedoch große Herausforderungen bei der Herstellung dar:

• Porosität:Manifestiert sich typischerweise als Wasserstoffporen oder Schlüssellochkollapshohlräume. Da beim Laserschweißen extrem schnelle Abkühlraten erforderlich sind, kann es leicht zu Wasserstoffgaseinschlüssen kommen. Die Optimierung der Gasabschirmung und der Strahlmodulation ist entscheidend, damit Gase vor der Erstarrung entweichen können.
• Heißknacken:Als klassische eutektische Legierung ist Aluminium aufgrund der Korngrenzensegregation unter thermischer Belastung sehr anfällig für Kristallisationsrisse in der Schweißzone und Flüssigkeitsrisse in der WEZ.
• Spritzer und Ausbrüche:Verursacht durch Materialverunreinigungen, Oberflächenverunreinigungen oder Laserinstabilität. Ein weit verbreitetes Missverständnis unter Zulieferern ist, dass „eine bessere Strahlqualität immer auch ein besseres Schweißen bedeutet“. In der Realität kann eine übermäßige Leistungsdichte eines ultra{2}}schmalen Faserkerns leicht zu Schlüssellochinstabilität und Ausfällen führen. Der Schlüssel liegt im Ausgleich der Strahlqualität mit maßgeschneiderten Prozessparametern.

Besonderheiten der Strukturkomponenten:

Beutelzellen-Registerkarten:Flexible Anschlussfahnen erfordern hoch{0}präzise Vorrichtungen, um Lücken zu schließen. Fortgeschrittene Wege wie S--Kurven oder Spiralschweißen werden verwendet, um die Verbindungsoberfläche und die mechanische Festigkeit zu maximieren.

Zylindrische Zellen:Wird hauptsächlich zum Pluspolschweißen verwendet. Das Negativgehäuse ist extrem dünn und sehr anfällig für Durchbrennen. Daher wechseln viele Hersteller zu „negativ-schweißenden-freien“ Konfigurationen und wenden das Laserschweißen ausschließlich am Pluspol an.

Prismatische Gehäuse (Gehäuseversiegelung):Dies ist der kritischste Prozess bei der Montage prismatischer Zellen, der in das Schweißen der oberen -Abdeckung und der unteren{1}}Abdeckung unterteilt ist. Einige Hersteller verwenden tiefgezogene Hüllen, um die Bodennaht vollständig zu eliminieren.

• Seitenschweißen:Minimiert die interne Zellkontamination, da Spritzer vom Inneren weggeleitet werden, aber jede Schweißwölbung kann die spätere Modulmontage stören.
• Top-Schweißen:Funktioniert von einer Seite aus und vereinfacht die Geräteintegration und Massenproduktion. Es besteht jedoch ein höheres Risiko, dass Spritzer in die Zelle gelangen, und es sind strengere Teiletoleranzen erforderlich.

Die Schweißqualität wird anhand der Scherfestigkeit, des Schälwiderstands, der elektrischen Leitfähigkeit, der Luftdichtheit, der Ermüdungslebensdauer und der Korrosionsbeständigkeit bewertet. Um diese Standards zu erreichen, ist eine präzise Kontrolle über drei Hauptvektoren erforderlich:

1) Leistung der Laserausrüstung

Die Kernmetriken sind Strahlmodus, Ausgangsleistung und Stabilität. Grundmodenstrahlen (TEM00) oder Modenstrahlen niedriger -Ordnung sind zwingend erforderlich, um die hohen Leistungsdichten zu erreichen, die für eine tiefe Penetration erforderlich sind. Darüber hinaus muss bei der Auswahl der Brennweite der Fokussierlinse (typischerweise 127 mm bis 200 mm) eine enge Punktgröße gegen das Risiko einer Linsenverschmutzung durch Spritzer abgewogen werden. Um diese strengen Industriestandards zu erreichen, wird ein fortschrittliches System eingesetztFaserlaserschweißgerätist für die Gewährleistung der Ausgabestabilität und die Minimierung thermischer Verformungen während der Hochgeschwindigkeitsproduktion von entscheidender Bedeutung.

Materialaufnahmefähigkeit:Kürzere Wellenlängen führen zu einer besseren Absorption. Bei Standardwellenlängen ist das Reflexionsvermögen für leitfähige Metalle außergewöhnlich hoch (Silber: 96 %, Aluminium: 92 %, Kupfer: 90 %, Eisen: 60 %). Das Absorptionsvermögen steigt linear mit der Temperatur und kann durch Oberflächenabsorptionsmittel wie Phosphate oder Graphit künstlich erhöht werden.

2) Zustand und Montage des Werkstücks

Da die Laserpunkte schmal sind und in der Regel kein Fülldraht verwendet wird, müssen die Verbindungsspalte streng kontrolliert werden -idealerweise innerhalb von 10 % der Blechdicke. Standard-Stoßverbindungen erfordern einen Montagespalt und eine Punktabweichung von weniger als 0,1 mm, bei einem Fluchtungsfehler von weniger als 0,2 mm. Bei empfindlichen Batterielaschen, die in massive Module eingebettet sind, ist eine spezielle mechanische Klemmung unerlässlich, um ein Verziehen zu verhindern.

3) Prozessparameteroptimierung

• Leistungsdichte:Der Übergang von niedriger zu hoher Leistungsdichte verschiebt den Prozess vom stabilen Konduktionsschweißen über eine instabile Übergangszone zum stabilen Tiefschweißen. Die instabile Zone muss unbedingt gemieden werden.
• Schweißgeschwindigkeit vs. Eindringtiefe:Im Bereich der tiefen Eindringung ist die Schweißtiefe proportional zur Laserleistung (ungefähr zur Leistung von 0,7) und umgekehrt proportional zur Schweißgeschwindigkeit.
• Schutzgas:Helium oder Argon werden eingesetzt, um Oxidation zu verhindern, die Linse abzuschirmen und Plasmafahnen zu unterdrücken. Helium mit seinem höheren Ionisierungspotential und seiner höheren Wärmeleitfähigkeit unterdrückt Plasma effektiver als Argon und ermöglicht so eine tiefere Penetration.
• Closed-Loop-Überwachung:Während sich Geschwindigkeit und Gasfluss leicht regulieren lassen, schwanken die dynamische Laserleistung und die momentane Fokusposition aufgrund von thermischen Linsen oder 3D-Konturschwankungen. Die Integration optischer Echtzeit--geschlossener-Loop-Überwachungssysteme ist für die Zuverlässigkeit auf Industrieniveau von entscheidender Bedeutung.

Ein Hinweis zu intermetallischen Verbindungen (IMCs):Da es sich beim Laserschweißen um einen schnellen Schmelzprozess handelt, kann das Verbinden unterschiedlicher Metalle wie Kupfer und Aluminium zur Bildung spröder, hochbeständiger intermetallischer Verbindungen führen. Obwohl bekannt ist, dass sich mikroelektronische Verbindungen im Laufe der Zeit verschlechtern, bleibt ihr genauer langfristiger Einfluss auf die Lebensdauer von Lithiumbatterien für Elektrofahrzeuge ein aktiver Bereich der Optimierung und Untersuchung.
