Derzeit ist in Bereichen wie Halbleitern, Luft- und Raumfahrt sowie High-End-Testinstrumenten häufig eine präzise Steuerung von Gasen oder Flüssigkeiten erforderlich. Die Qualität der Mikrolochbearbeitung in Flusskontrollsystemen ist ein entscheidender Faktor, der die Flussgenauigkeit sowie die Zuverlässigkeit und Stabilität des Systems bestimmt.
Als hochmoderne Laserbearbeitungstechnologie spielen Femtosekundenlaser aufgrund ihrer Vorteile in Bezug auf hohe Präzision, hohe Rundheit und hervorragende Qualität eine entscheidende Rolle bei der Herstellung von Mikrolöchern im Mikrometerbereich. Insbesondere bei der Bearbeitung von Bauteilen wie Stromregelventilen weisen sie erhebliche Anwendungsvorteile auf.
Was ist ein Gas-/Flüssigkeitsventil?
Ein Ventil ist ein Gerät zur Steuerung von Gasen oder Flüssigkeiten. Es kann den Durchgang von Gasen oder Flüssigkeiten einschränken und außerdem die Richtung, den Druck und die Durchflussrate der Flüssigkeit regulieren oder steuern.
In der Medizin- und Halbleiterindustrie sind die Anforderungen an die Durchflusskontrolle äußerst streng. Die Mikrolöcher in diesen Ventilen haben typischerweise Durchmesser im Mikrometerbereich. Folglich sind außergewöhnlich hohe Standards für die Bearbeitungsqualität und -konsistenz erforderlich, um präzise und stabile Durchflussraten zu erreichen.
Performance of Femtosecond Laser in 100μm Micro-hole Machining
Stellen Sie sich vor, dass beim Durchgang eines Gases oder einer Flüssigkeit durch ein Mikroloch eine örtliche Druckdifferenz erzeugt wird. Durch die präzise Steuerung des Öffnungsdurchmessers kann die Flüssigkeitsdurchflussrate innerhalb eines bestimmten Bereichs gehalten oder eine erhebliche Druckdifferenz erzeugt werden.
Anforderungen an die Mikrolochbearbeitung durch Flüssigkeitsventile
Am Beispiel von Halbleitergeräten können Duschköpfe als eine Art Flüssigkeitsventil betrachtet werden. Ihre Mikrolöcher sind für die Kontrolle der Prozessstabilität von entscheidender Bedeutung, da das Gas gleichmäßig durch die Tausenden von Mikrolöchern im Duschkopf strömt und dann gleichmäßig auf die Waferoberfläche gesprüht oder abgeschieden wird. Mit anderen Worten: Die Qualität der Mikrolochbearbeitung bestimmt direkt Schlüsselmetriken für Präzisionsgeräte, wie z. B. die Flüssigkeitsdurchflussrate, die Präzision und Stabilität der Drucksteuerung sowie die Prozesswiederholbarkeit.
Gleichzeitig stellt dies auch Herausforderungen für die Mikrolochbearbeitung dar.
1. Mikro-Lochöffnung:
Es sind Aperturen im Mikrometerbereich erforderlich, wobei 20–500 μm relativ üblich sind. Da die Fertigungspräzision und die Anforderungen weiter steigen, strebt die Branche außerdem danach, Aperturanforderungen von 5–10 μm und sogar 2–5 μm zu erfüllen.
Leistung des Femtosekundenlasers bei der 3μm-Mikro--Lochbearbeitung
2. Maßgenauigkeit:
Mikro-Löcher müssen strenge Maßgenauigkeitsanforderungen erfüllen, typischerweise im Bereich von 1–5 μm. Bei anspruchsvolleren Anwendungen ist eine Präzision von ±0,5 μm erforderlich, um die Genauigkeit und Konsistenz der Durchflussregelung sicherzustellen.
Leistung des Femtosekundenlasers bei der 10-μm-Mikro-Loch-Array-Bearbeitung
3. Innenwandrauheit von Mikro-Löchern:
Die Lochwände müssen glatt sein und einen Ra-Wert innerhalb von 0,4 μm aufweisen (je niedriger, desto besser). Darüber hinaus müssen die Lochwände frei von Mängeln wie Mikrorissen und Neugussschichten sein. Denn selbst der kleinste Defekt kann die Präzision der Flüssigkeitskontrolle und die Stabilität des Herstellungsprozesses beeinträchtigen.
Leistung von Femtosekundenlasern bei der Herstellung von Massenmikrolöchern
4. Mikro-Lochkonsistenz:
Bei Präzisionsflüssigkeitskontrollsystemen reicht es nicht aus, lediglich die Qualität eines einzelnen Mikrolochs zu garantieren; Es ist von entscheidender Bedeutung, die Konsistenz aller Mikro-löcher innerhalb einer einzelnen Komponente oder über eine ganze Produktcharge hinweg sicherzustellen. Folglich werden extrem hohe Anforderungen an die Stabilität des Mikrolochbearbeitungsprozesses und der Ausrüstung gestellt.
Vorteile der Femtosekunden-Laserbearbeitung für Ventil-Mikrolöcher
Ein Femtosekundenlaser besteht aus zwei Grundkonzepten: dem Femtosekundenlaser und dem Laser.
Eine Femtosekunde ist ein Zeitbegriff, genau wie die Minuten und Sekunden, die wir üblicherweise verwenden. Um es ins rechte Licht zu rücken: 1 Sekunde entspricht 1.000 Billionen Femtosekunden. Daraus ist ersichtlich, dass eine Femtosekunde eine extrem kurze Zeiteinheit ist.
Laser steht für Light Amplification by Stimulated Emission of Radiation und ist als „schnellstes Messer“, „genauestes Lineal“ und „hellstes Licht“ bekannt.
Wenn daher die extrem kurze Zeiteinheit der „Femtosekunde“ mit den extrem hohen Energiedichteeigenschaften des „Lasers“ kombiniert wird, entstehen magische Eigenschaften: Ultraschnelle Pulsgeschwindigkeiten führen zu einer Kaltbearbeitung, während extrem hohe Spitzenleistungen die Bearbeitung jedes Materials ermöglichen.
Leistung eines Femtosekundenlasers bei der Bearbeitung von Strömungsbeschränkungsöffnungen auf Polyimidfolie
Diese Eigenschaften bieten erhebliche Vorteile für die Mikrolochbearbeitung, insbesondere wie folgt:
1. Kontrollierbarer Mikro-Lochdurchmesser:
Femtosekundenlaser sind die Meister der Mikro-Nano-Herstellung im Mikrometerbereich. Sie können eine Mikrolochbearbeitung von 2 μm oder mehr erreichen, wobei sowohl der Öffnungsdurchmesser als auch die Konizität vollständig steuerbar sind.
2. Hohe Aperturpräzision:
Der Spotdurchmesser eines Femtosekundenlasers beträgt lediglich wenige Mikrometer bis etwa zehn Mikrometer, und die Materialabtragsfläche pro Puls ist gering. Dadurch wird sichergestellt, dass die Bearbeitungsgenauigkeit für die Mikrolochöffnung innerhalb von ±1 μm liegen kann. Darüber hinaus kann die Femtosekundenlaserausrüstung bei ausreichender Stabilität gewährleisten, dass auch Arrays aus Zehntausenden von Mikrolöchern dieses extrem hohe Präzisionsniveau beibehalten.
3. Breite Materialanpassungsfähigkeit:
Die Femtosekunden-Laserbearbeitung nutzt ihre Eigenschaft einer ultra-hohen Spitzenleistung und kann praktisch jedes Material bearbeiten. Dazu gehören Hartlegierungen wie Edelstahl, Titanlegierungen, Nickel-Titanlegierungen und Wolfram-Molybdänlegierungen sowie nicht-metallische Materialien wie Keramik, Silizium, Glas und PI (Polyimid).
4. Minimale thermische Auswirkung:
Die Pulsbreite von Femtosekundenlasern ist im Femtosekundenbereich extrem klein, was weitaus kleiner ist als der Pikosekundenbereich, der für die Materialwärmeübertragung erforderlich ist. Dadurch wird ein präziser, örtlicher Materialabtrag erreicht, bevor die Wärme an das umgebende Material abgegeben werden kann. Dadurch wird eine Veränderung der physikalischen oder chemischen Eigenschaften benachbarter Materialien vermieden und eine „Kaltverarbeitung“ mit minimaler thermischer Belastung realisiert, was zu keiner erneuten Gussschicht und keinen Mikrorissen führt.
5. Hohes Seitenverhältnis:
Aufgrund der steigenden Nachfrage erfordern einige Ventil-Mikrolöcher ein Seitenverhältnis (Verhältnis von Tiefe zu Durchmesser) von mehr als 10:1, wobei bei einigen Anwendungen ein Verhältnis von 12:1 oder sogar 15:1 angestrebt wird. Während einige herkömmliche Bearbeitungsmethoden dies mit größeren Öffnungen erreichen könnten, ist dies bei Öffnungen im Sub-Millimeterbereich (Hunderte von Mikrometern) in Kombination mit hohen Präzisionsanforderungen völlig unmöglich. Femtosekundenlaser sorgen jedoch dafür, dass gleichzeitig hohe Präzision und hohe Aspektverhältnisse erreicht werden.
6. Bearbeitbar für verschiedene Geometrien:
Herkömmliche Ventil-Mikrolochplatten sind typischerweise flache Materialien, die mit standardmäßigen 3{6}Achsen-Geräten bearbeitet werden können. Einige Ventile bestehen jedoch aus rohrförmigen Materialien oder sind unregelmäßig geformte Werkstücke; In diesen Fällen haben gewöhnliche 3-Achsen-Geräte Schwierigkeiten, die Anforderungen an die Präzisionsbearbeitung zu erfüllen. Femtosekunden-Lasersysteme können mit einer 5-Achsen-Konfiguration ausgestattet werden, was die Mikrolochbearbeitung für Produkte unterschiedlicher Formen und Gestalten problemlos ermöglicht.

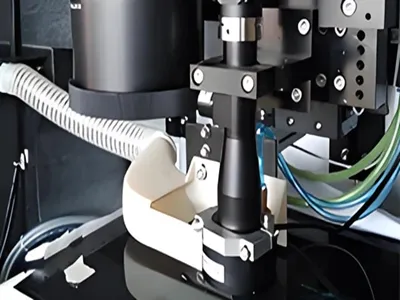

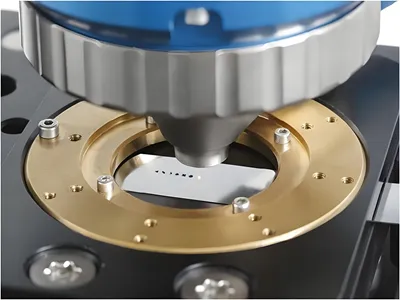

Mikropräzisions-Laserschneid- und Bohrmaschine
Die Bearbeitungsanforderungen für Ventile in Bereichen wie der Halbleiterindustrie stellen den Höhepunkt der High-End-Fluidkontrolltechnologie dar. Ihre Design- und Fertigungsstandards bestimmen direkt die Ausbeute und Zuverlässigkeit von Halbleiterfertigungsprozessen. Daher ist das Verständnis der Bearbeitungsvorteile und -eigenschaften von Femtosekundenlasern von großer Bedeutung für den Bereich der Mikrolochbearbeitung für Halbleiterventile.
Wir glauben, dass die Entwicklung und Innovation der heimischen Flüssigkeitskontrolltechnologie weiter vorangetrieben wird, wenn immer mehr Fachleute die Femtosekundenlasertechnologie für die Bearbeitung von Mikrolöchern in Ventilen verstehen und nutzen.
